QS-3-80LR252531-10C

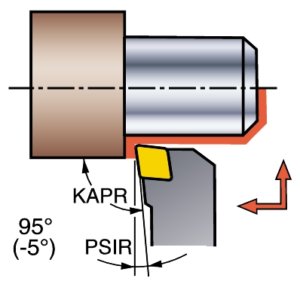

Angolo del tagliente dell’utensile (KAPR)94,7 deg

Angolo di attacco dell’utensile (PSIR)-4,7 deg

Parte 2 identificativi interfaccia articoli da taglio (CUTINTMASTER)CoroTurn 300 -3-80-101108

Interfaccia adattatore lato macchina (ADINTMS)Rectangular shank -metric: 25 x 25

Angolo massimo lavorazione del piano inclinato (RMPX)0 deg

Angolo del corpo lato pezzo (BAWS)0 deg

Angolo del corpo lato macchina (BAMS)0 deg

Sporgenza minima (OHN)31 mm

Sporgenza massima (OHX)56 mm

Versione (HAND)R

Proprietà di smorzamento (DPC)false

Codice tipo con ingresso refrigerante (CNSC)3: axial concentric and radial entry

Codice tipo di uscita refrigerante (CXSC)8: decentral focused exit with nozzles

Misura del filetto all’ingresso refrigerante (CNT)G 1/8-28

Pressione del refrigerante (CP)150 bar

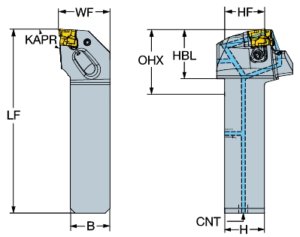

Larghezza dello stelo (B)25 mm

Altezza dello stelo (H)25 mm

Lunghezza funzionale (LF)115 mm

Larghezza funzionale (WF)32 mm

Altezza funzionale (HF)25 mm

Lunghezza offset fondo della testina (HBL)31 mm

Angolo di spoglia superiore ortogonale (GAMO)-5,5 deg

Angolo di inclinazione (LAMS)-6,466 deg

Coppia (TQ)4,5 Nm

Codice del materiale del corpo (BMC)Steel

Peso dell’articolo (WT)0,684 kg

Sensor embedded property (SEP)0

Stato ciclo di vita (LCS)Introdotto

ID pacchetto di introduzione (RELEASEPACK)16.1
